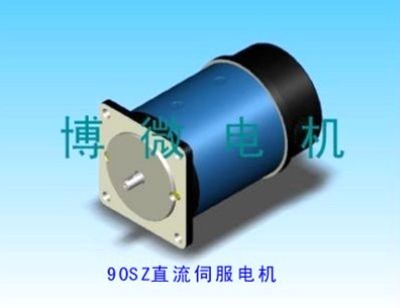

 一.直流伺服电动机 >> 2、90SZ系列伺服电机 >> 90SZ直流伺服电机

概述

90SZ系列直流伺服电机广泛应用于自动控制等系统中用作执行元件，也可用作驱动元件。本系列电动机是我国自行设计的新系列产品，同老系列S系列产品相比，具有体积小、重量轻、力能指标高等特点，且产品系列化程度高，零部件通用化程度强。
　　按激磁方式本系列电动机分为他激（并激）、串激、复激三种。按使用环境条件本系列电动机分为普通型和湿热带型两类。

安 装 结 构 型 式

安 装 结 构 型 式 代 号

机 座 号

单 轴 伸

双 轴 伸

机 壳 外 圆 安 装

A5

AA5

90mm

端 盖 凸 缘 安 装

A1

AA1

产品说明
　　l  机座号用90表示，其相应机座外径为90mm
　　l  产品代号用字母“SZ”表示电磁式直流伺服电动机
　　l  产品规格序号由数字组成，在同一机座号中“01～49”表示短铁心产品“51～99”表示长
　　　　 铁心产品；“101～149”表示特长铁心产品
　　l  激磁方式用字母表示，“C”为串激式，不注明者，即为他激（并激）式
　　l  结构特征代号对基型结构其代号按表1规定。对派生结构其代号用H1、H2、H3……表示
　　　　(按每个机座号依用户提出要求的顺序排)

型号说明
         总型号：90SZ52F/A1/H1
      l  90…………………………………………机座号
       l  SZ………………………………………产品代号
       l  52………………………………………规格序号
       l  F…………………………………激磁方式代号
       l  A1…………………………………安装方式代号
       l  H1…………………………………结构特征代号

使用条件
　　  l  海拔不超过4000m
    l  环境温度：－40°C～55°C
    l  空气相对湿度：≤95％(25℃时)
    l  振动：振频10～150Hz，加速度2.5g
    l  冲击：7g(峰值）
    l  允许温升：不超过75K（海拔为1000m时）
    l  任意安装位置;对温热带型电动机还允许在下列条件下工作、有凝露、有霉菌


详细技术参数
型 号
转 矩  mN.m
  转 速   r/min
 功 率   W
电  压V
电    流A
允许顺逆转速差 r/min
转动惯量不大于 Mn.m.s2
 附  注
电 枢
激 磁
电 枢
激 磁
90SZ01
323
1500
50
110
110
0.66
0.2
100
0.18
　
90SZ02
323
1500
50
220
220
0.33
0.11
100
0.18
　
90SZ03
294
3000
92
110
110
1.2
0.2
200
0.18
　
90SZ03/H2
294
3000
92
110
110
1.2
0.2
200
0.18
　
90SZ04
294
3000
92
220
220
0.6
0.11
200
0.18
　
90SZ05
294
3000
92
24
24
6.1
0.8
200
0.18
　
90SZ10
294
3000
92
180
200
0.75
0.11
200
0.18
　
90SZ11
294
3000
92
36
36
4
0.52
200
0.18
　
90SZ12/H5
294
3300
100
27
27
6.1
0.9
220
0.18
　
90SZ13
323
1000
34
180
200
0.33
0.12
80
0.18
　
90SZ14
323
1500
50
180
200
0.44
0.12
100
0.18
　
90SZ15
294
2250
69
180
200
0.56
0.12
150
0.18
　
90SZ16
323
1500
50
48
48
1.5
　
　
　
　
90SZ49/T1
294
3000
92
27
　
5.5
　
　
　
　
90SZ51
510
1500
80
110
110
1.1
0.23
100
0.25
　
90SZ52
510
1500
80
220
220
0.55
0.13
100
0.25
　
90SZ53
480
3000
150
110
110
2
0.23
200
0.25
　
90SZ54
480
3000
150
220
220
1
0.13
200
0.25
　
90SZ54/H8
480
3000
150
220
220
1
0.13
200
0.25
　
90SZ55
510
1500
80
24
24
5
1
100
0.25
　
90SZ57
319
15000
500
220
220
3.7
0.13
700
0.25
短时2min
90SZ58
319
15000
500
55
56
16
0.47
700
0.25
90SZ60
824
1500
130
60
60
4
0.52
100
0.25
90SZ61/H1
294
3000
92
48
48
2.9
0.49
200
0.25
90SZ62/H4
510
3000
160
36
36
6.7
0.62
200
0.25
　
90SZ64
510
1000
54
180
200
0.48
0.14
70
0.25
　
90SZ65
510
1500
80
180
200
0.68
0.14
100
0.25
　
90SZ66
480
2250
113
180
200
0.9
0.14
150
0.25
　
90SZ67
480
3000
150
180
200
1.25
0.14
200
0.25
　
90SZ68C/H7
176
13000
240
24
18
　
0.25
短时1h
90SZ69
245
6000
150
220
220
1.1
0.13
300
0.25
　
90SZ71
480
3000
150
42
42
4.9
0.63
200
0.25
　
